Модельный ряд датчиков весоизмерительных тензорезисторных WBK разделяется по макс. нагрузке (Dmax),т:
WBK-10, WBK-20, WBK-25, WBK-30, WBK-50
Типы датчиков:
корпус из нержавейки: WBK-T
корпус из стали: WBK-TL

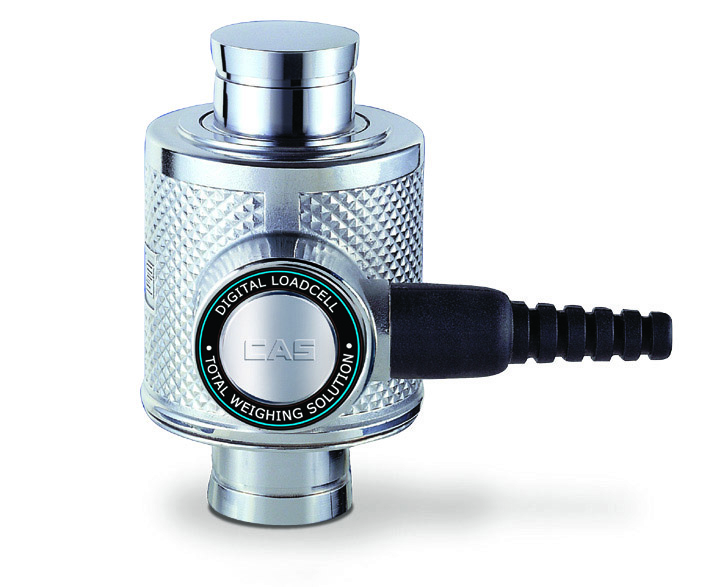

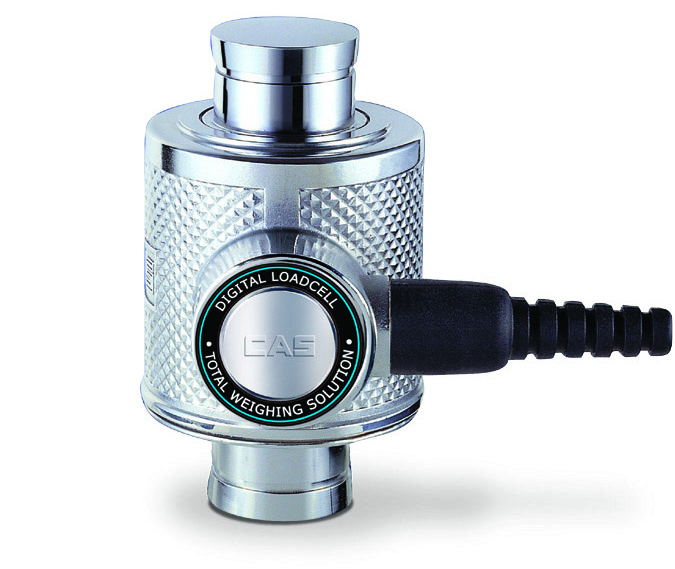

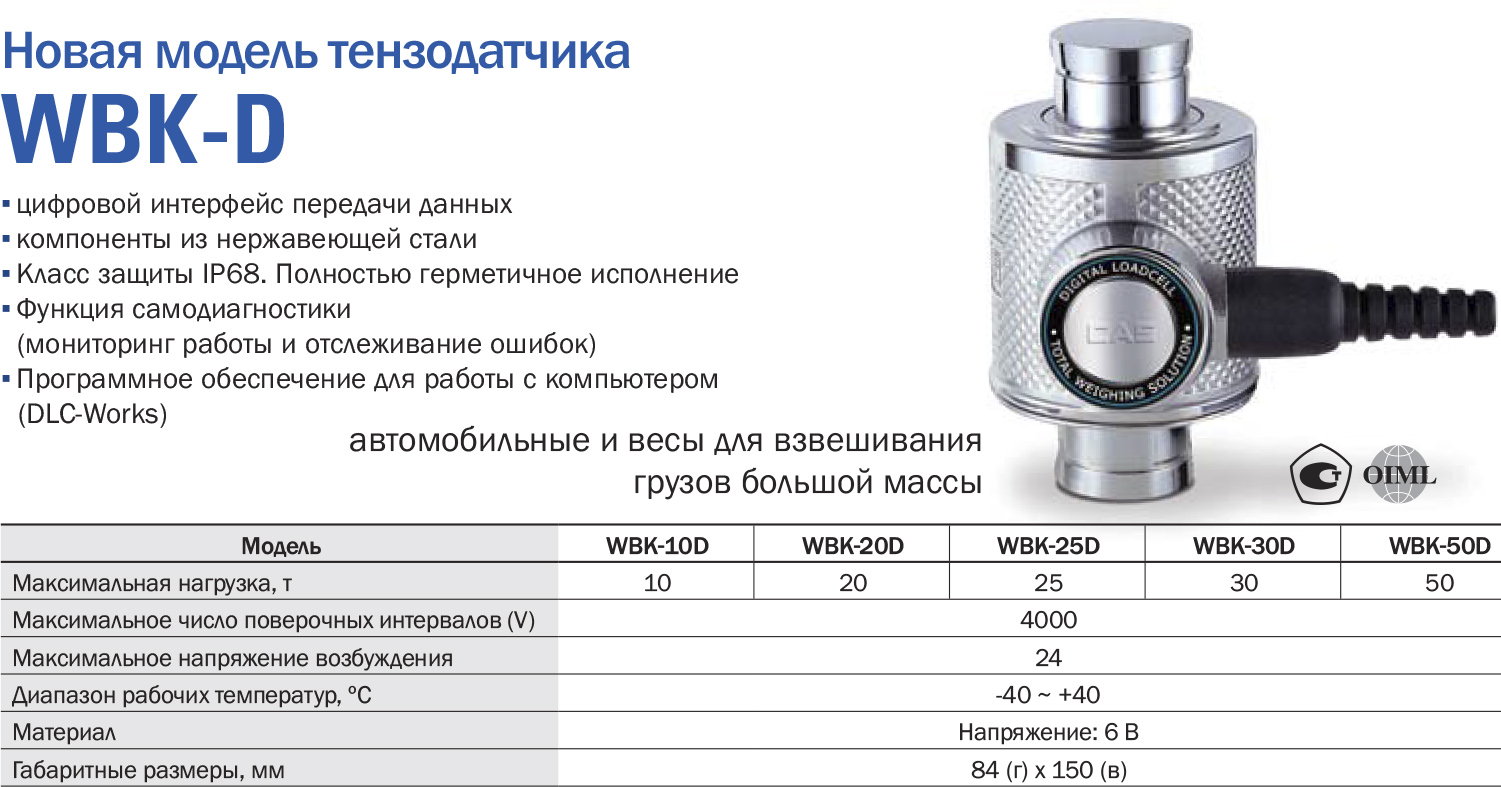

цифровой датчик: WBK-D
Описание:
Класс точности по ГОСТ Р 8.726-2010: C3 и C4
РКП (2мВ/В)
Герметичное исполнение
Высокая стойкость к внешнему воздействию
Низкопрофильный дизайн
Режим работы: только на сжатие
IP 68, класс влагостойкости CH
Материал:
Нержавеющаяя сталь
Кабель
6-ти жильный в ПВХ оплетке
Опции:
Установочный комплект

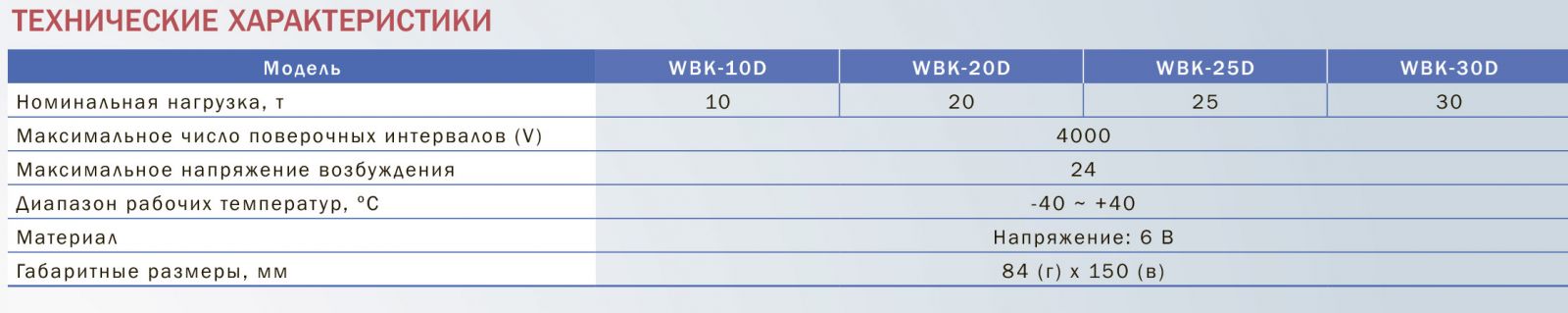

Технические характеристики:
|
Класс точности |
C3 |
С4 |
|
РКП номинальный, мВ/В |
2.0±0.005 |
|
|
Нулевой сигнал мВ/В |
0±0.02 |
|
|
Общая ошибка, % |
0.03 |
0.02 |
|
Повторяемость, % |
0.02 |
0.01 |
|
Ползучесть (30 мин), % |
0.03 |
0.017 |
|
Температурный дрейф нуля, %/10°C |
0.03 |
0.014 |
|
Температурный дрейф сигнала, %/10°C |
0.03 |
0.011 |
|
Напряжение питания номинальное, В |
10 |
|
|
Напряжение питания максимальное, В |
15 |
|
|
Сопротивление входное, Ом |
350 ±30 |
|
|
Сопротивление выходное, Ом |
350 ±3.5 |
|
|
Сопротивление изоляции, МОм |
>2,000 |
|
|
Температурный диапазон с компенсацией температурного дрейфа, °C |
-40 ~ +50 |
-20 ~ +50 |
|
Эксплуатационный температурный диапазон, °C |
-50 ~ +70 |
|
