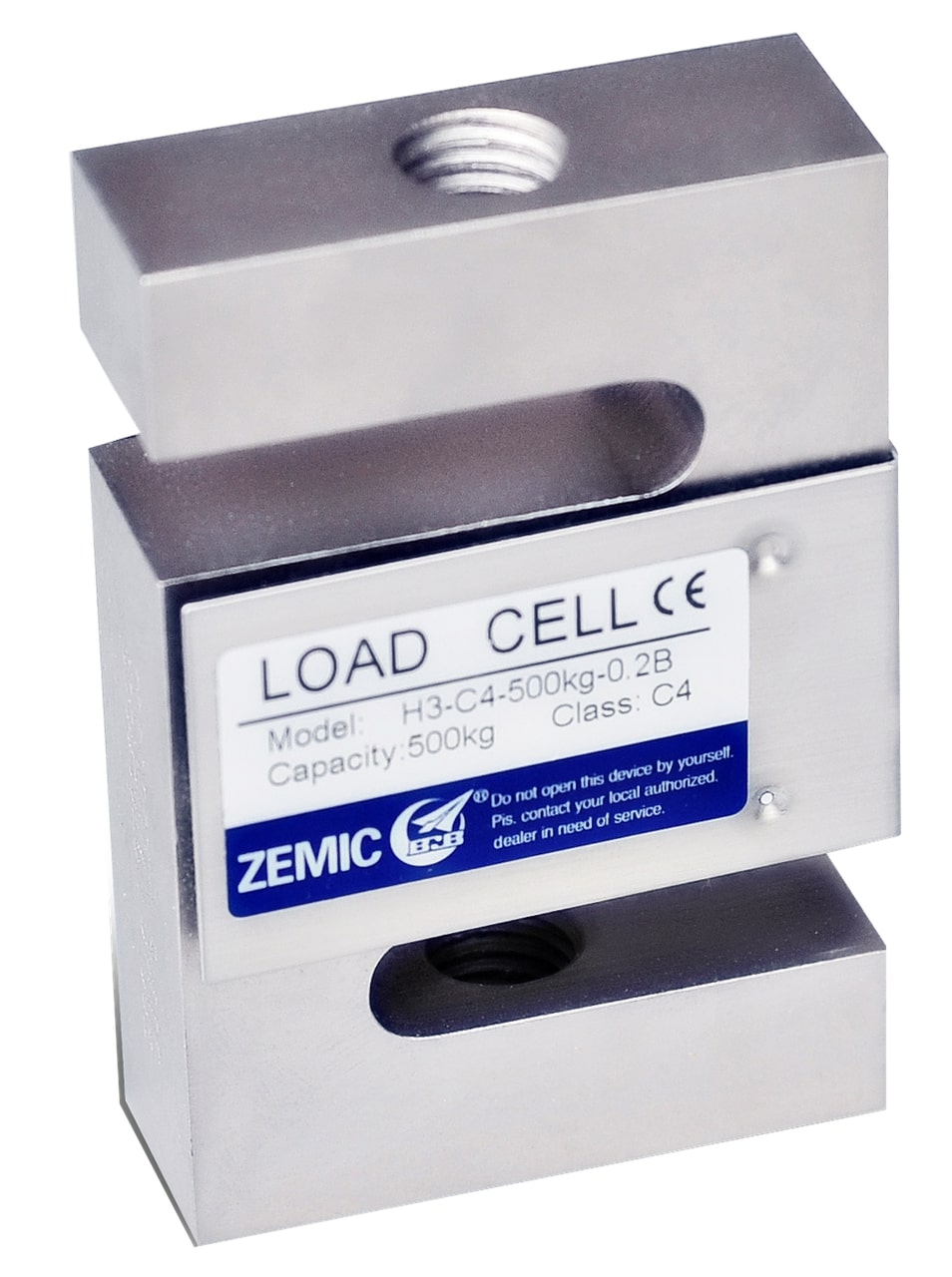

Тензодатчик Zemic H3-C3
Принцип работы – сжатие и растяжение.
Материал – конструкционная сталь с никелевым покрытием.
Применение – подвесные, конверсионные, бункерные весы и другое электронное весовое оборудование
ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)
Технические характеристики
|
Класс точности |
OIML R60 C3 |
N10 |
Температ. отклонение чувствительности (%FS/10°С ) |
0.014 |
|
Номинальнаячувствительность (мВ/В) |
2.0+0.004 |
3.0+0.008 |
Температ. отклонение нуля( %FS/10°С ) |
0.017 |
|
Общая ошибка (%FS) |
0.02 |
Диапазон термокомпенсации, °С |
-10 - +40 |
|
|
Нелинейность (%FS) |
0.02 |
Рабочий диапазон температур, °С |
-35 - +65 |
|
|
Гистерезис (%FS) |
0.01 |
Диапазон напряжения питания (В) |
5 - 12(DC) |
|
|
Ползучесть(%FS/30мин) |
0.02 |
Максимально допустимое напряжение питания (В) |
18(DC) |
|
|
Входное сопротивление(Ω) |
350+3.5 |
Предельная нагрузка (%FS) |
150 |
|
|
Выходное сопротивление (Ω) |
350+3.5 |
Разрушающая нагрузка(%FS) |
300 |
|
|
Сопротивление изоляции (MΩ) |
≥5000(50DVC) |
Класс защиты по EN 60 529 |
IP67 |
|
|
Баланс нуля (%FS) |
1.5 |
1.0 |
Длина кабеля, м |
3(0.025-2.0т), 6(1-30т), 6(1-20Klb) |
|
|
|
|
Спецификация кабеля |
4-х жильный экранированный Ø5мм в ПВХ оплетке |
|
нагрузка |
Собств. вес датчика, кг |
Размеры, мм |
||||
|
L |
H |
b |
B |
M |
||
|
25 - 50 кг |
0,6 |
50,8 |
76,2 |
12,7 |
14,5 |
M8 |
|
100 - 150 кг |
0,8 |
50,8 |
76,2 |
19,0 |
20,8 |
M10х1,5 |
|
200 - 750 кг |
0,8 |
50,8 |
76,2 |
19,0 |
20,8 |
M12х1,75 |
|
1 – 1,5 т |
0,9 |
50,8 |
76,2 |
25,4 |
27,2 |
M12х1,75 |
|
1tLE, 2 – 5 т |
1,5 |
76,2 |
101,6 |
25,4 |
27,2 |
M20х1,5 |
|
7,5 – 10 т |
7,1 |
125 |
175 |
50 |
- |
M33х3 |
|
15 – 20 т |
12,6 |
160 |
200 |
60 |
- |
M42х3 |
|
30 т |
- |
190 |
230 |
80 |
- |
M42х3 |
|
100 - 300 lb |
0,8 |
50,8 |
63,5 |
12,7 |
15,9 |
1/4-28UNF |
|
0,5 – 1,5 Klb |
0,8 |
50,8 |
63,5 |
19,05 |
22,25 |
1/2-20UNF |
|
2 – 2,5 Klb |
1,0 |
50,8 |
63,5 |
25,4 |
28,6 |
1/2-20UNF |
|
3 Klb |
1,5 |
76,2 |
101,6 |
25,4 |
28,6 |
1/2-20UNF |
|
5 - 10 Klb |
1,5 |
76,2 |
101,6 |
25,4 |
28,6 |
3/4-16UNF |
|
15 Klb |
- |
101,6 |
139,7 |
31,75 |
34,95 |
1-14UNF |
|
20 Klb |
- |
127 |
177,8 |
50,8 |
54 |
5/4-12UNF |
