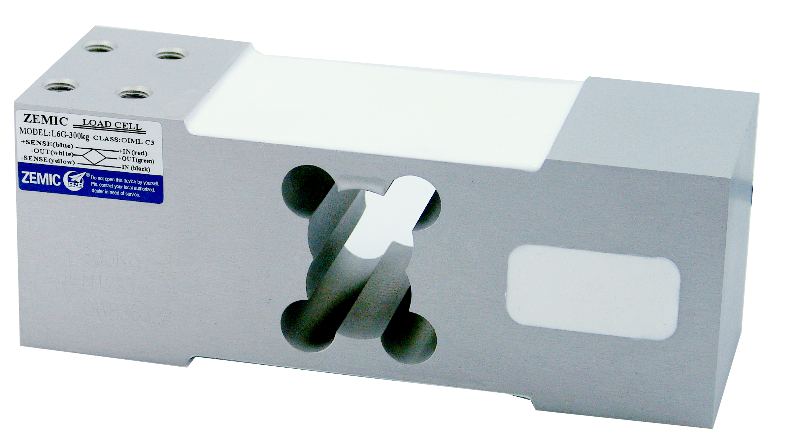

Тензодатчик Zemic L6F-C3-3B6
Материал - алюминиевый сплав
Применение – платформенные весы на базе одного или двух датчиков
Технические характеристики
|
Класс точности |
OIML R60 C3 |
Температ. отклонение чувствительности (%FS/10°С ) |
0.014 |
|
Номинальнаячувствительность (мВ/В) |
2.0+0.2 |
Температ. отклонение нуля (%FS/10°С) |
0.017 |
|
Общая ошибка (%FS) |
0.017 |
Диапазон термокомпенсации, °С |
-10 -+40 |
|
Нелинейность (%FS) |
0.02 |
Рабочий диапазон температур, °С |
-35 -+65 |
|
Гистерезис (%FS) |
0.01 |
Диапазон напряжения питания (В) |
5 -12(DC) |
|
Ползучесть (%FS/30мин) |
0.02 |
Максимально допустимое напряжение питания (В) |
18(DC) |
|
Входное сопротивление(Ω) |
409+6 |
Предельная нагрузка (%FS) |
150 |
|
Выходное сопротивление (Ω) |
350+3 |
Разрушающая нагрузка (%FS) |
300 |
|
Сопротивление изоляции (MΩ) |
≥5000(50DVC) |
Класс защиты по EN 60 529 |
IP65 |
|
Баланс нуля (%FS) |
2.0 |
Длина кабеля, м |
3 |
|
Погрешность при эксцентричной нагрузке (OIML R76), % |
0.02 |
Спецификация кабеля |
6-ти жильный экранированный Ø 6,2мм |
|
Нагрузка, кг |
Размер платформы, мм |
Собственный вес датчика, кг |
Размеры, мм |
|||||
|
L |
W |
H |
D |
P |
M |
|||
|
50 – 200 |
600 x 600 |
1,5 |
156 |
44 |
75 |
50 |
24 |
M12 |
|
250 – 500 |
600x800 |
2,2 |
146 |
60 |
95 |
70 |
36 |
M12 |
|
750 – 2000 |
1200x1200 |
4,0 |
176 |
76 |
125 |
95 |
46 |
M16 |
